Șnecuri transportoare
Șnec transportor / transportor melcat / transportor elicoidal
Transportor cu spiră elicoidală pentru materiale vrac, pe orizontală sau în pantă — făinuri, gips, ciment, granule de plastic, șroturi, nămoluri. Trei variante constructive: tubular, cu jgheab în U și fără ax. Executat uzual la debite de 1 – 120 m³/h.
Cunoscut și ca: șnec transportor · transportor melcat · transportor elicoidal · transportor cu melc · șnec tubular · șnec fără ax · screw conveyor
Specificații
| Debit | 1 – 120 m³/h |
|---|---|
| Diametru spiră | Până la Ø 1 200 mm |
| Lungime | La comandă, pe traseul din fabrică |
| Material | Inox AISI 304 / 316L sau oțel carbon protejat |
| Putere motor | 0,75 – 22 kW |
| Temperatură maximă | 180 °C |
| Tip antrenare | Motoreductor cuplat direct |
| Variante | Tubular · jgheab în U · fără ax |
| Opțiuni | Capace demontabile · guri multiple · execuție etanșă la praf |
Valorile de mai sus sunt intervalele executate uzual, nu limite constructive. Proiectăm și fabricăm la comandă orice capacitate, putere și gabarit — inclusiv sub sau peste intervalele din tabel.
Industrii
- Chimică
- Alimentară
- Construcții
- Agro
- Dimensionare individuală — pe materialul, debitul și spațiul tău
- Propunere tehnică și preț, de regulă în 48 de ore
- Montaj, punere în funcțiune și service în România și Moldova
Când îl alegi
Situațiile concrete în care acest utilaj e răspunsul corect — și cea în care îți recomandăm altceva din gama noastră.
Muți material vrac pe orizontală sau în pantă, într-un traseu fix din hală, și vrei ca praful să nu ajungă în atmosferă — șnecul e un utilaj închis pe tot parcursul.
Ai nevoie ca debitul să fie constant și controlabil, nu doar ca materialul să ajungă dintr-un punct în altul: diametrul, pasul și turația determină debitul, deci șnecul poate alimenta dozat utilajul din aval.
Materialul e aderent, fibros sau conține corpuri străine — nămol, reținuturi, deșeuri — și un ax central s-ar înfunda: se alege varianta fără ax.
Traseul are guri multiple de alimentare sau de evacuare, în poziții impuse de utilajele existente.
Când NU e utilajul potrivit
Dacă materialul trebuie ridicat pe verticală, la înălțimi mari, un șnec înclinat pierde mult debit și cere lungime mare pentru puțină înălțime câștigată.
Vezi Elevator cu cupeCum funcționează
Șnecul transportor — numit și transportor melcat, transportor elicoidal sau transportor cu melc — asigură deplasarea materialelor pulverulente și granulare pe orizontală sau în pantă: făinuri, gips, ciment, praf tehnic, granule de plastic, șroturi, precum și nămoluri și reținuturi în stațiile de epurare. Fiind un utilaj închis, protejează materialul de contaminare și hala de emisiile de praf.
Spira elicoidală împinge materialul de-a lungul jgheabului sau al tubului. Debitul e determinat de diametrul, pasul și turația spirei — parametri stabiliți la proiectare pe densitatea și comportamentul materialului — și rămâne constant și controlabil, ceea ce face șnecul potrivit și pentru alimentarea dozată a utilajelor din aval.
Alegerea între cele trei variante constructive ține de material și de traseu: varianta tubulară pentru trasee etanșe și pante mari, cea cu jgheab în U pentru acces complet la curățare, cea fără ax pentru materiale aderente, fibroase sau cu corpuri străine — cazul nămolurilor din stațiile de epurare, unde un ax central s-ar înfunda.
Execuția este din inox AISI 304/316L pentru aplicații alimentare, farmaceutice și chimice, sau din oțel carbon protejat pentru aplicații industriale generale, cu diametre executate uzual până la 1 200 mm, lungimi la comandă și guri de alimentare și evacuare poziționate pe traseul din fabrica clientului.
Trei variante constructive
Tubular, jgheab în U sau fără ax — alese după material și traseu.
Debit determinat constructiv
Diametru, pas și turație calculate pe materialul transportat.
Traseu închis
Materialul nu se contaminează, hala nu se umple de praf.
Configurație la comandă
Lungimi, pante și poziția gurilor — pe traseul din fabrica ta.
Variante constructive
Ce se schimbă practic între ele — nu doar cum se numesc.
Șnec tubular
Spira se rotește într-un tub închis. E varianta cea mai etanșă și susține pantele cele mai mari, dar nu poți inspecta traseul fără demontare. Se alege pentru pulberi fine, pentru materiale care nu trebuie să vadă aerul și pentru trasee înclinate.

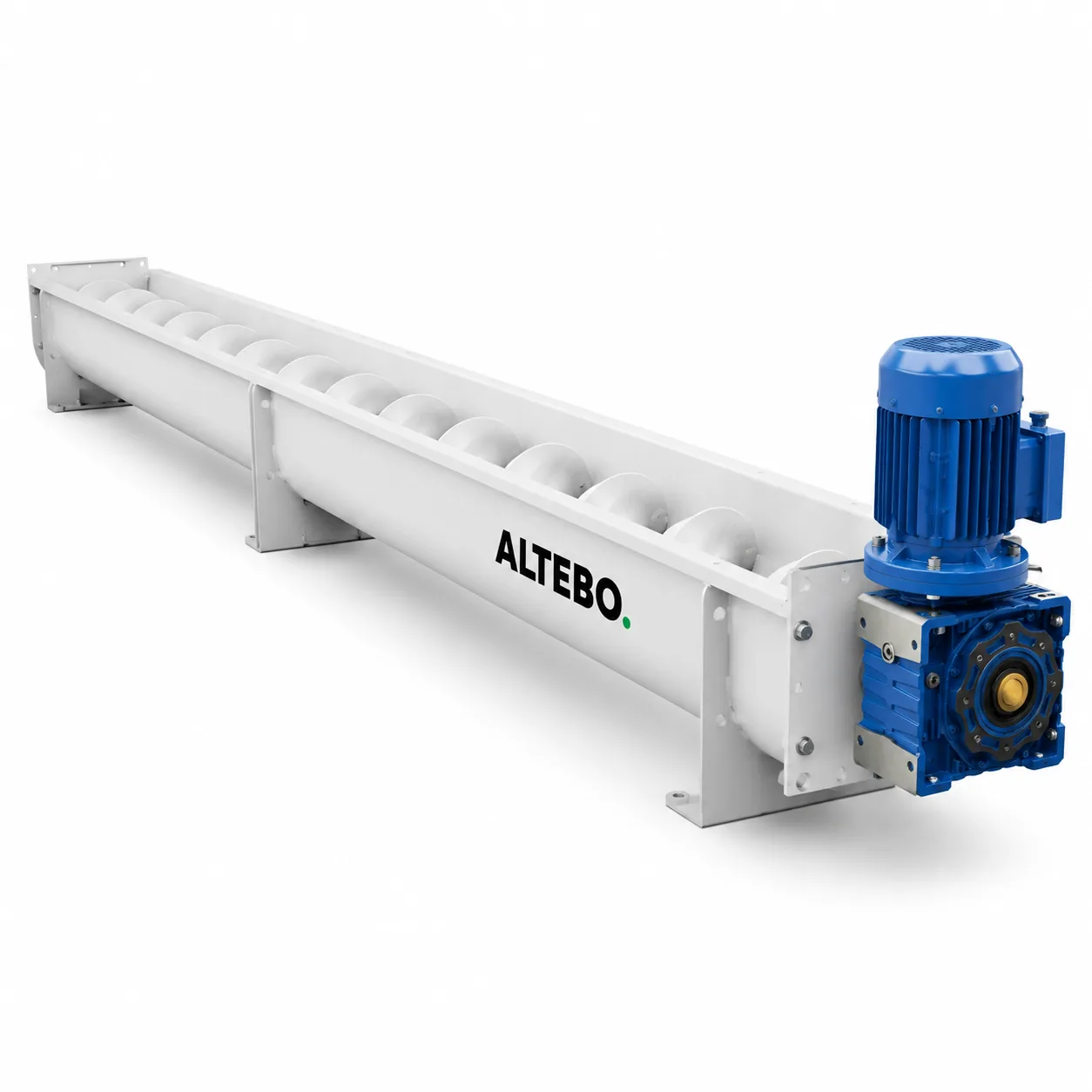

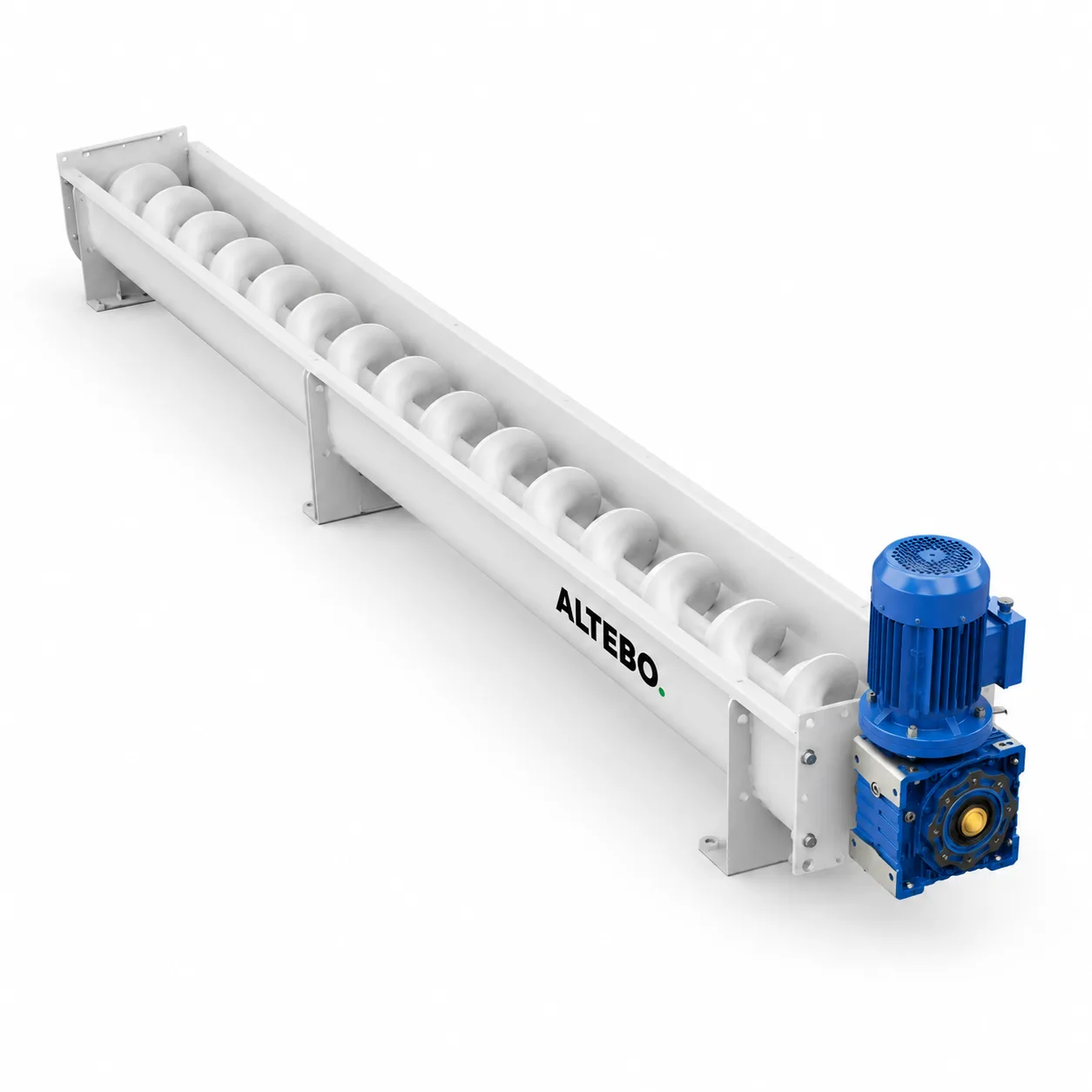

Șnec cu jgheab în U
Jgheab deschis la partea superioară, cu capace demontabile pe toată lungimea. Se inspectează și se curăță complet, fără demontarea traseului — de aceea e varianta uzuală în alimentar și farma, unde schimbarea produsului cere igienizare între loturi.
Șnec fără ax
Spira e o bandă elicoidală portantă, fără ax central, care se sprijină pe o căptușeală de uzură din jgheab. Fără ax nu există unde să se înfășoare materialul fibros și nu există lagăre intermediare care să se blocheze — varianta obligatorie pentru nămoluri, reținuturi și materiale aderente. Am executat un astfel de sistem pentru stația de epurare a ALAVAL PROD.
Șnec dozator
Același utilaj, cu turație reglată din convertizor, folosit ca organ de dozare volumetrică. Pentru dozare cântărită, cu precizie garantată, se completează cu celule de sarcină — vezi dozatorul gravimetric.
Întrebări frecvente
Nu ți-am răspuns la întrebare? Scrie-ne — răspunde un inginer, nu un robot.
Care variantă mi se potrivește: tubular, jgheab în U sau fără ax?
Depinde de material și de ce vrei să faci cu traseul. Tubular — pentru etanșeitate maximă și pante mari, dar fără acces la inspecție. Jgheab în U — când trebuie să cureți sau să inspectezi des, adică la schimbări de produs în alimentar și farma. Fără ax — când materialul e aderent, fibros sau conține corpuri străine, cazul tipic fiind nămolul din stațiile de epurare.
De ce nu are ax varianta pentru nămol?
Pentru că un ax central e exact locul unde materialul fibros se înfășoară până blochează șnecul, iar lagărele intermediare care susțin axul pe trasee lungi sunt puncte de blocaj suplimentare. Spira fără ax se sprijină pe o căptușeală de uzură din jgheab și lasă secțiunea liberă.
Ce pantă maximă poate avea?
Vezi rândul „Unghi de montaj” din tabelul de specificații. Reține că debitul scade pe măsură ce crește unghiul — la dimensionare calculăm debitul la unghiul real de montaj, nu la orizontală.
Ce lungime maximă executați?
Lungimile sunt la comandă, pe traseul din fabrica ta. La trasee lungi contează dacă varianta aleasă permite lagăre intermediare — de aceea traseul lung cu material aderent se rezolvă altfel decât unul cu pulbere curgătoare.
Poate transporta și doza în același timp?
Volumetric, da: debitul e determinat de diametru, pas și turație, deci reglând turația din convertizor obții o dozare volumetrică. Dacă îți trebuie precizie garantată pe cantitate, ai nevoie de cântărire — atunci alegi dozatorul gravimetric cu șnec.
Se poate curăța complet între produse diferite?
În varianta cu jgheab în U, da: capacele se demontează pe toată lungimea și dau acces la spiră fără să desfaci traseul. În varianta tubulară, accesul e limitat la gurile de vizitare.
Se poate executa în inox alimentar?
Da — inox AISI 304 sau 316L pentru aplicații alimentare, farmaceutice și chimice; oțel carbon protejat anticoroziv pentru aplicații industriale generale.
Aplicații tipice
Lucrări în care am folosit acest utilaj
Șnecuri fără ax pentru stația de epurare
Sistem de transport cu șnecuri fără ax pentru nămoluri și reținuturi, în cadrul stației de epurare — execuție rezistentă la medii agresive, cu spire dimensionate pentru materiale aderente.
Vezi lucrarea
Industria chimică
Linie completă de mixare, dozare și ambalare
Linie tehnologică integrată pentru produse chimice, de la recepția materiei prime până la produsul ambalat: descărcare, transport intern, mixare, dozare gravimetrică de precizie și alimentarea liniei de ambalare — cu automatizare completă a fluxului.
Vezi lucrarea
