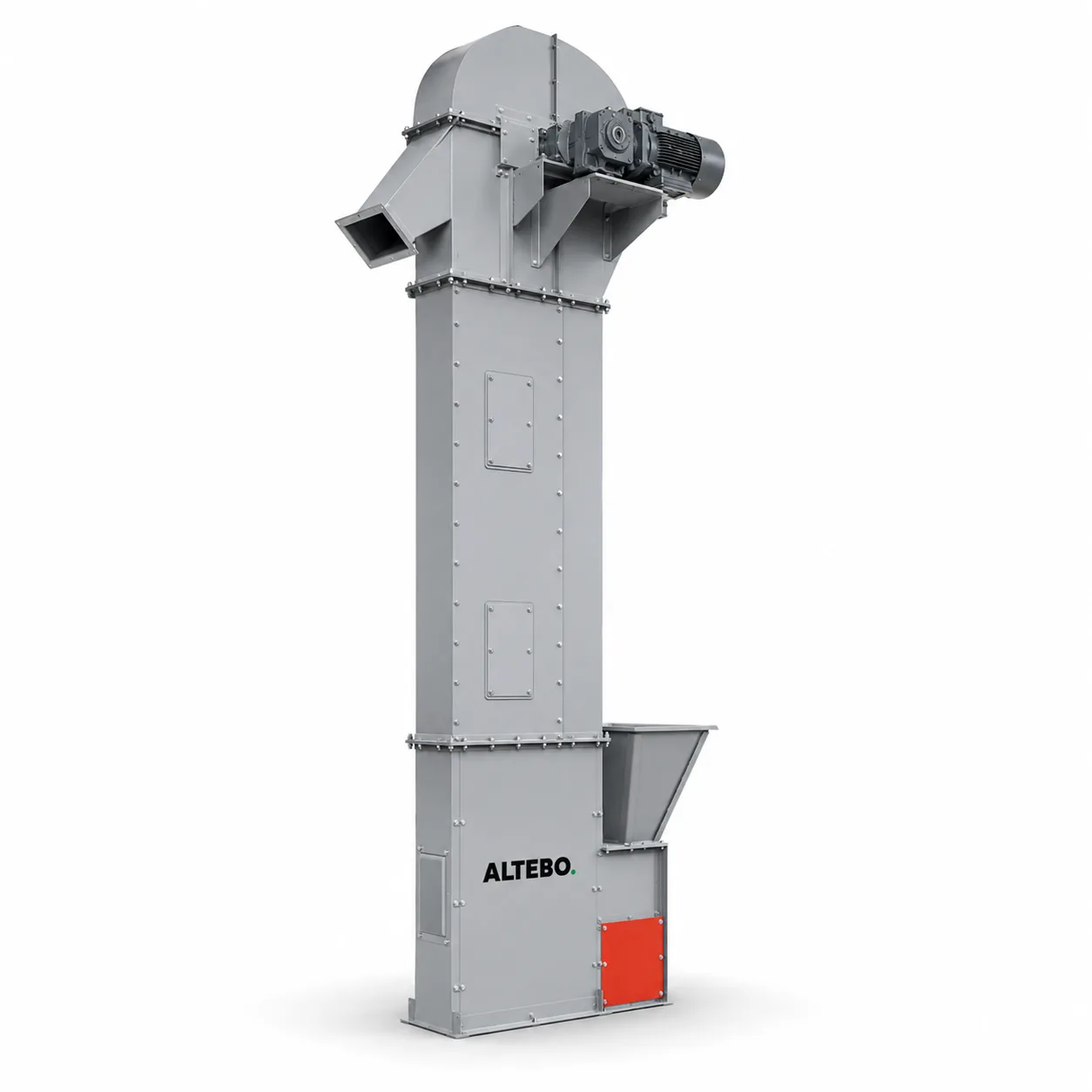

Elevator cu cupe
Elevator vertical cu cupe pentru cereale, granule, pulberi și pelete — alimentarea silozurilor și a liniilor de procesare. Ridică materialul până la 30 m, pe o amprentă la sol de sub un metru pătrat.
Cunoscut și ca: elevator cu bandă și cupe · elevator vertical · bucket elevator · noria
Specificații
| Debit | 5 – 100 m³/h |
|---|---|
| Înălțime de ridicare | Până la 30 m |
| Material tubulatură | Oțel vopsit sau inox |
| Cupe | Polietilenă (alimentar) sau metalice (materiale abrazive) |
| Putere motor | 1,5 – 22 kW |
| Tip antrenare | Motoreductor cu dispozitiv antiretur |
| Supraveghere | Senzori de rotație și de deviere a benzii |
| Opțiuni | Guri de vizitare · execuție inox · protecție ATEX |
Valorile de mai sus sunt intervalele executate uzual, nu limite constructive. Proiectăm și fabricăm la comandă orice capacitate, putere și gabarit — inclusiv sub sau peste intervalele din tabel.
Industrii
- Agro
- Alimentară
- Construcții
- Dimensionare individuală — pe materialul, debitul și spațiul tău
- Propunere tehnică și preț, de regulă în 48 de ore
- Montaj, punere în funcțiune și service în România și Moldova
Când îl alegi
Situațiile concrete în care acest utilaj e răspunsul corect — și cea în care îți recomandăm altceva din gama noastră.

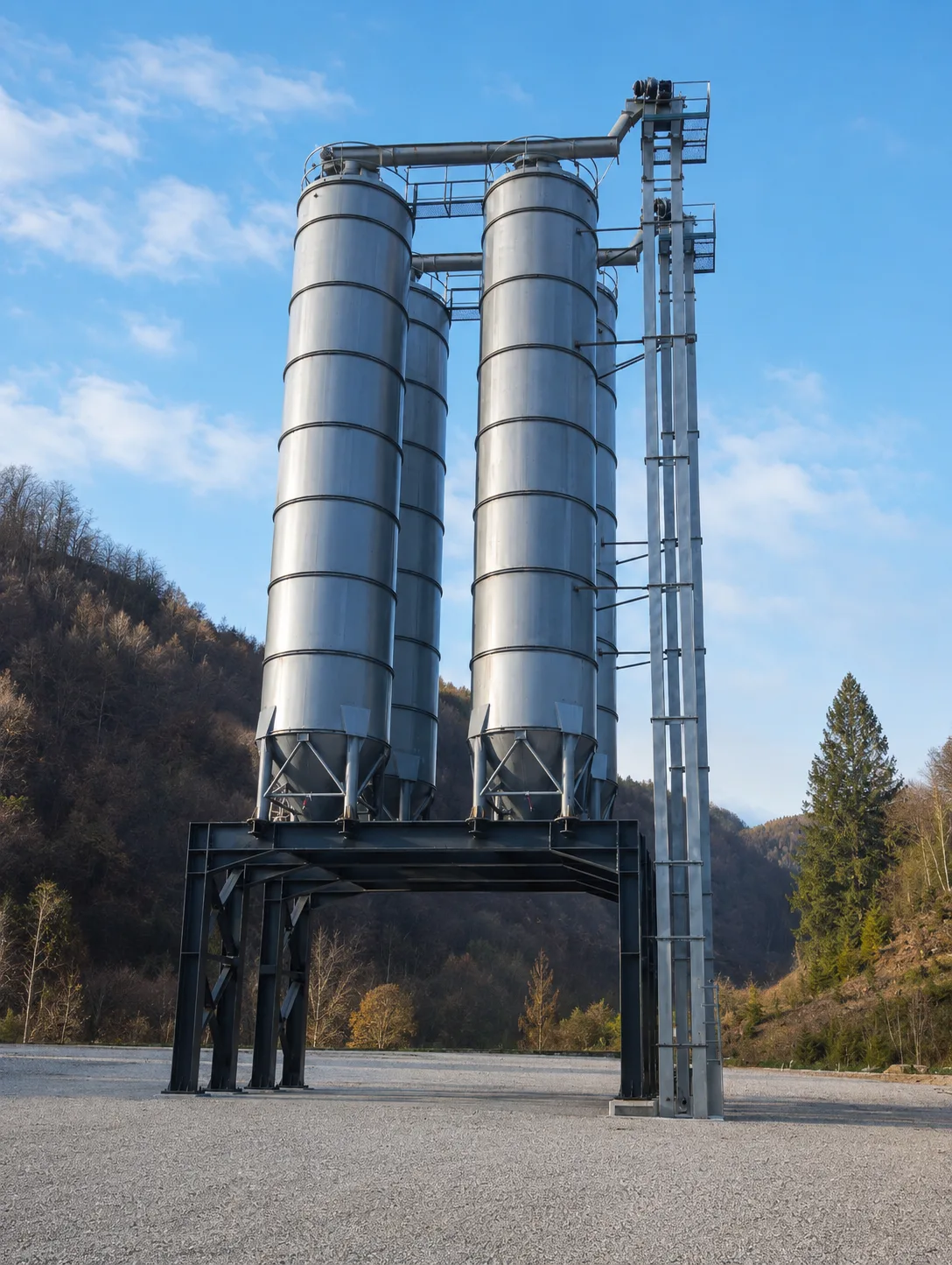

Trebuie să ridici material la înălțime — alimentarea unui siloz, a unei instalații de condiționare sau a unei linii de procesare aflate la etaj.
Ai puțin loc la sol: elevatorul ocupă sub un metru pătrat, în timp ce un transportor înclinat care ar câștiga aceeași înălțime ar traversa toată hala.
Ai nevoie de debit constant, în flux continuu, nu de transport în șarje.
Materialul e abraziv sau, dimpotrivă, alimentar: cupele se aleg din oțel, respectiv din polietilenă, pe aplicație.
Când NU e utilajul potrivit
Pentru trasee orizontale sau cu pantă mică, un elevator nu are ce rezolva — și e o construcție mult mai complexă decât e nevoie.
Vezi Șnec transportorCum funcționează
Elevatorul cu cupe realizează transportul vertical continuu al materialelor vrac — cereale, granule, pulberi, pelete — la alimentarea silozurilor, a liniilor de procesare și a instalațiilor de condiționare. Traseul vertical eliberează suprafața halei pe care un transportor înclinat ar ocupa-o inutil.
Cupele montate pe banda sau lanțul de tracțiune preiau materialul din piciorul elevatorului și îl descarcă centrifugal sau gravitațional la capul acestuia, în funcție de viteza aleasă pentru materialul transportat. Debitul rămâne constant, iar acționarea cu dispozitiv antiretur împiedică derularea inversă la oprirea sub sarcină.
Tubulatura, capul și piciorul elevatorului se execută din oțel vopsit sau inox, cu guri de vizitare pentru inspecție și senzori de rotație și deviere a benzii pentru supravegherea funcționării. Înălțimea, debitul și tipul cupelor — din polietilenă pentru produse alimentare sau din oțel pentru materiale abrazive — se stabilesc la proiectare, pe aplicația clientului.
Înălțimi până la 30 m
Alimentarea silozurilor și instalațiilor înalte, pe amprentă minimă.
Descărcare centrifugală sau gravitațională
Viteza benzii aleasă pe materialul transportat.
Supraveghere integrată
Senzori de rotație și deviere, guri de vizitare pe traseu.
Cupe pe aplicație
Polietilenă pentru alimentar, oțel pentru materiale abrazive.
Variante constructive
Ce se schimbă practic între ele — nu doar cum se numesc.
Cu bandă de tracțiune
Varianta uzuală pentru cereale și materiale neabrazive, la viteze mari. Descărcarea e centrifugală.
Cu lanț de tracțiune
Pentru materiale abrazive sau calde, unde banda s-ar uza sau s-ar degrada. Lucrează la viteze mai mici, cu descărcare gravitațională.
Cupe din polietilenă
Pentru produse alimentare — suprafață netedă, golire completă, greutate proprie mică.
Cupe metalice
Pentru materiale abrazive, unde polietilena s-ar uza rapid.
Întrebări frecvente
Nu ți-am răspuns la întrebare? Scrie-ne — răspunde un inginer, nu un robot.
Ce înălțime maximă executați?
Executăm uzual până la 30 m. Nu e o limită constructivă — dimensionăm la comandă și peste, dar peste o anumită înălțime contează suplimentar structura de susținere și accesul pentru mentenanță.
Cât loc îmi ocupă la sol?
Vezi rândul „Amprentă la sol” din tabelul de specificații. Tocmai amprenta redusă e argumentul pentru un elevator: câștigi înălțime fără să traversezi hala cu un transportor înclinat.
Ce se întâmplă dacă se oprește curentul cu elevatorul plin?
Dispozitivul antiretur din antrenare împiedică derularea inversă a benzii sub greutatea materialului. Fără el, la o oprire în sarcină, banda ar porni înapoi și materialul s-ar acumula în piciorul elevatorului.
Cum știu dacă banda a deviat sau a patinat?
Prin senzorii de rotație și de deviere montați pe utilaj: primul detectează patinarea benzii, al doilea alunecarea ei laterală. Ambele sunt defecte care, nedetectate, duc la avarie și la risc de incendiu prin frecare.
Se poate folosi pentru pulberi, nu doar pentru cereale?
Da — pulberi, granule și pelete intră în plaja de aplicații. Pentru pulberi fine, verifică dacă aplicația ta cere protecție la explozie; disponibilitatea variantei ATEX e trecută în tabelul de specificații, la rândul „Opțiuni”.
